Bygge ugn.
För att bygga ugnen behövde jag någon form av isolertegelstenar.
Jag hittade en serie med beteckning JM23, JM26, Jm28 och JM30
Eldfastheten hos de fyra olika kvaliteterna av lätta mullittegelstenar är olika.
Eldfastheten för JM23 är 1350 grader, eldfastheten för JM26 är 1430 grader, eldfastheten för JM28 är 1540 grader och eldfastheten för JM30 är 1600 grader. Det kan ses att ju högre kvalitet desto högre eldfasthet, vilket betyder desto bättre stabilitet i högtemperaturmiljö.
Jag valde JM26 med en topp temp på 1430 grader. Måtten på JM26 är 76x114x230mm. Det var dessa mått jag hade att utgå från vid bestämning av ugnsvolym.
Efter att jag prövat olika format med stenarna blev ugnsvolymen 42 lit. Det skall ju vara en experiment ugn. Men jag tänkte om jag får den att fungera så skall jag använda den att bränna föremål som skall använda själv eller sälja

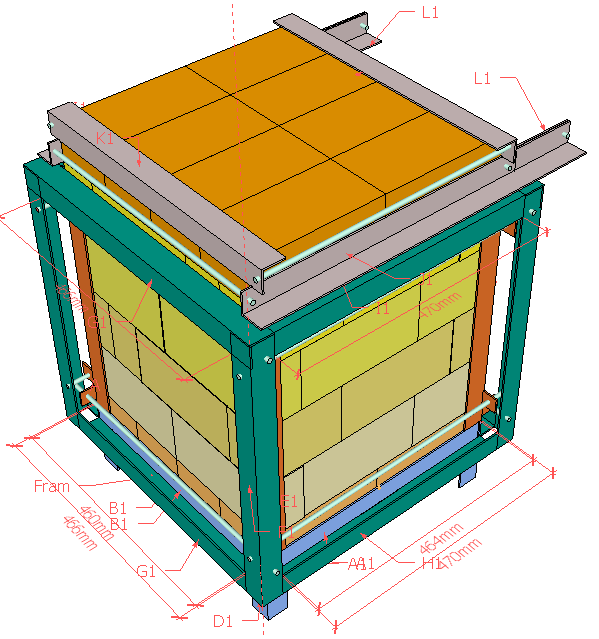

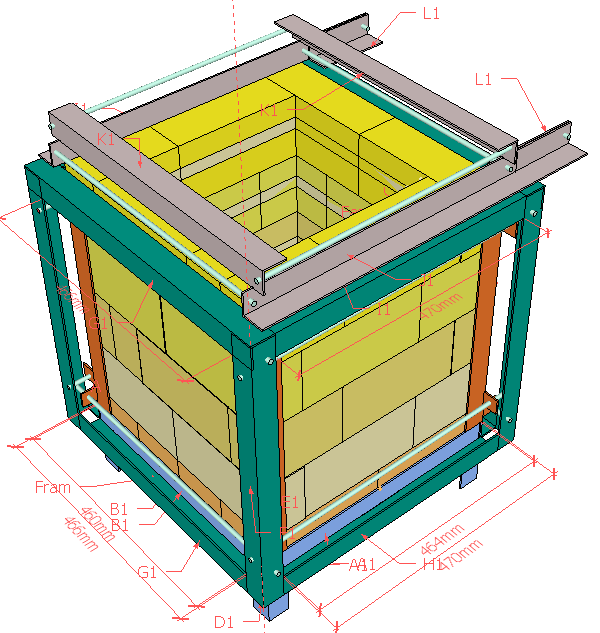

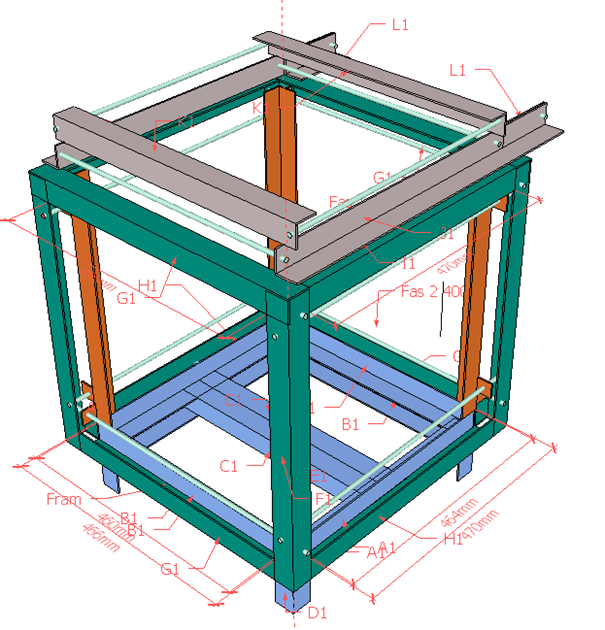

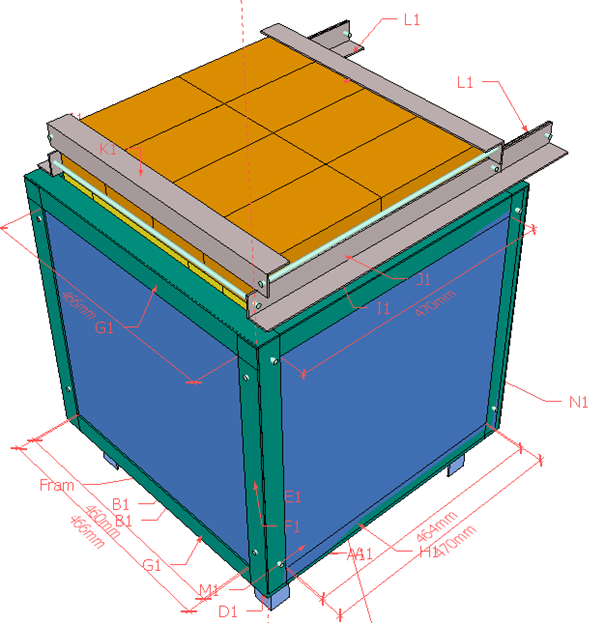

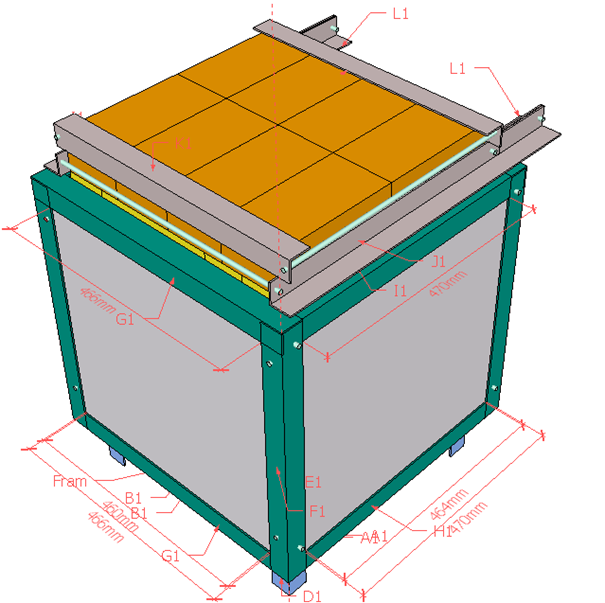

Detta bestämde också de fysiska måtten på ugnen. Jag började att rita ugnen i sketchup ett gratis cad program på nätet. Bara att ladda ner. Se bilder 1, 2, 3, 4, och 5.

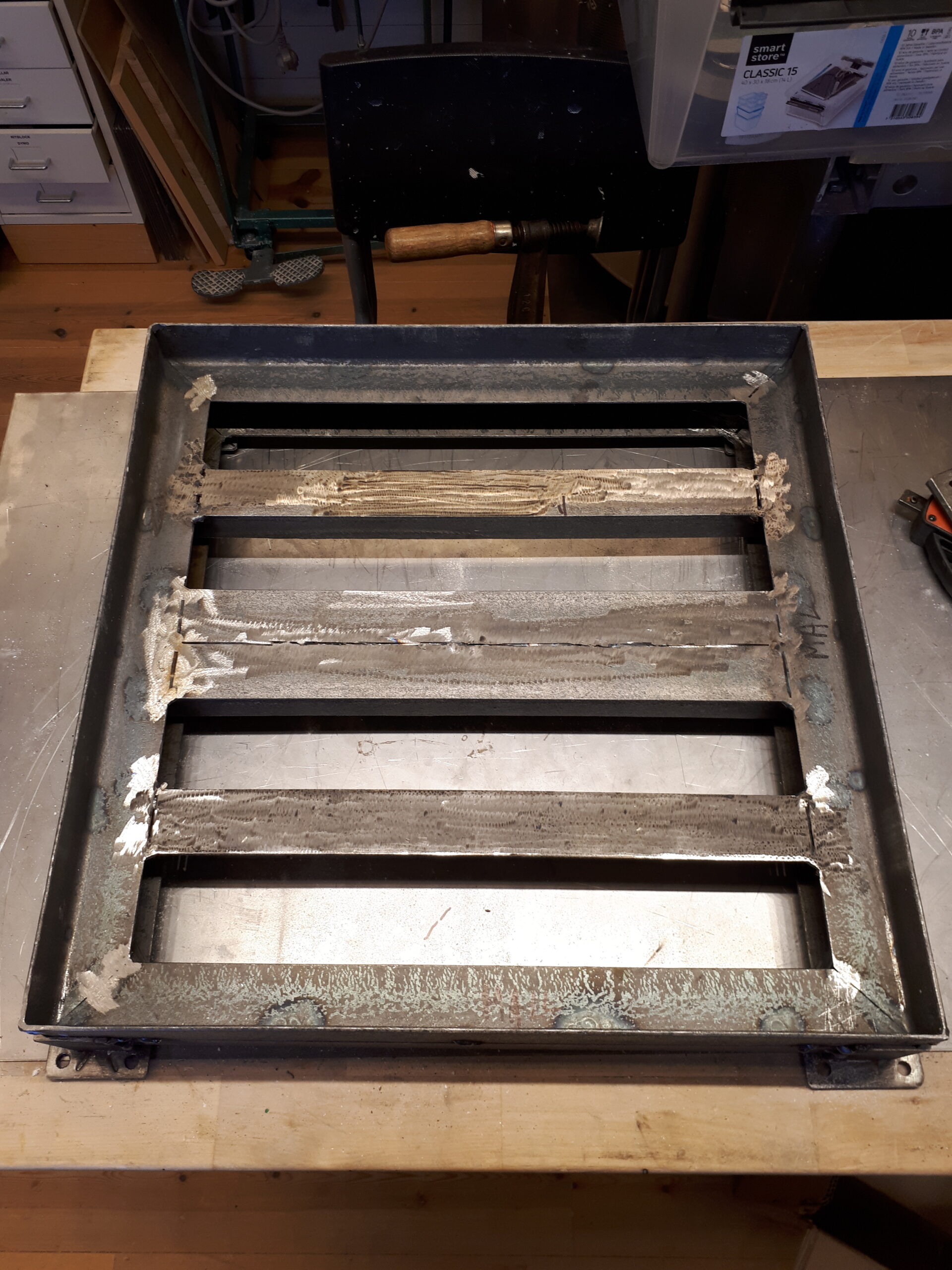

När ugnen var färdigritad gav detta antal meter vinkeljärn som jag behövde köpa samt mått på plåtar till sidor och lock. Plåt och vinkeljärn köpte jag på Biltema.

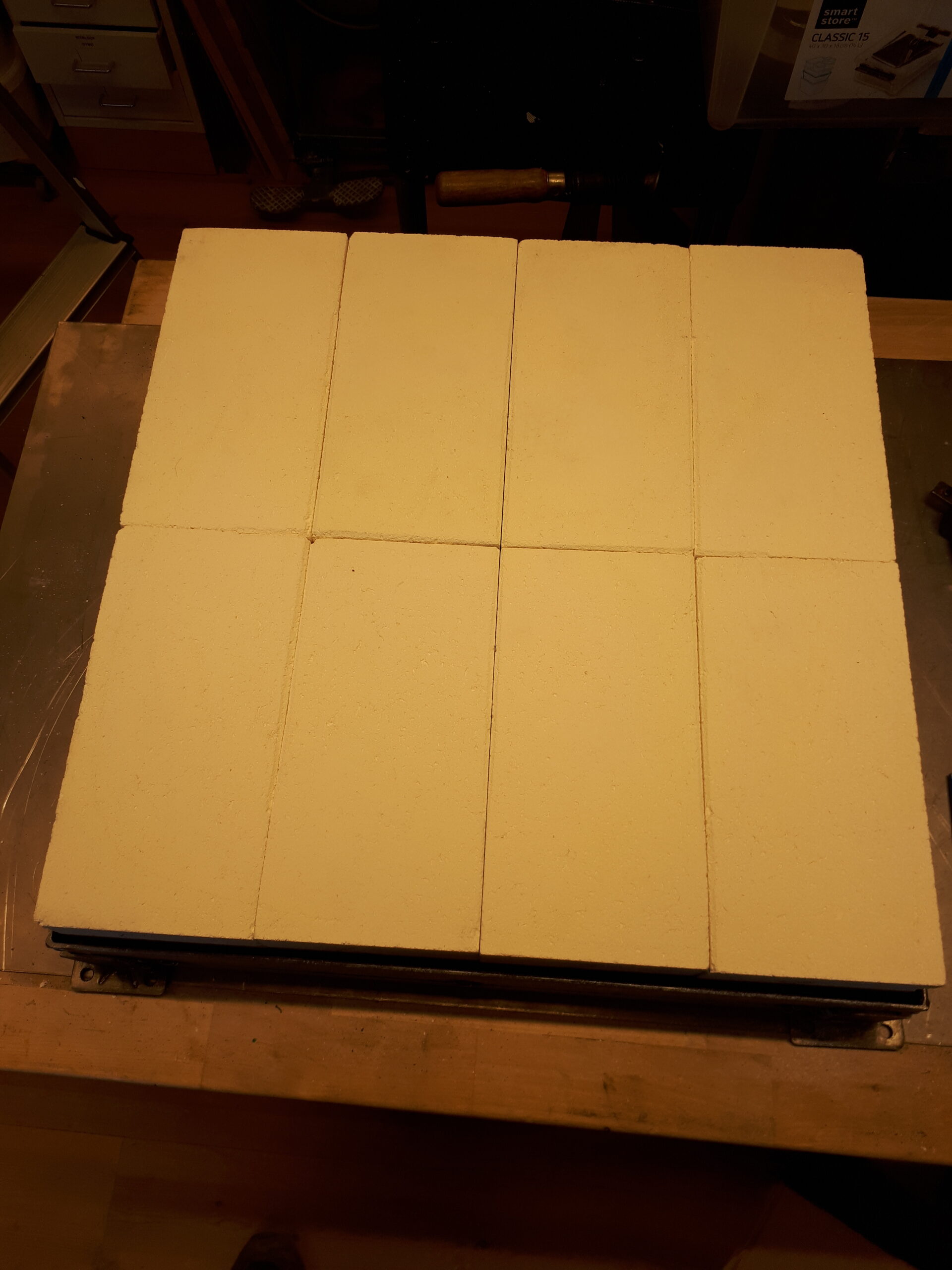

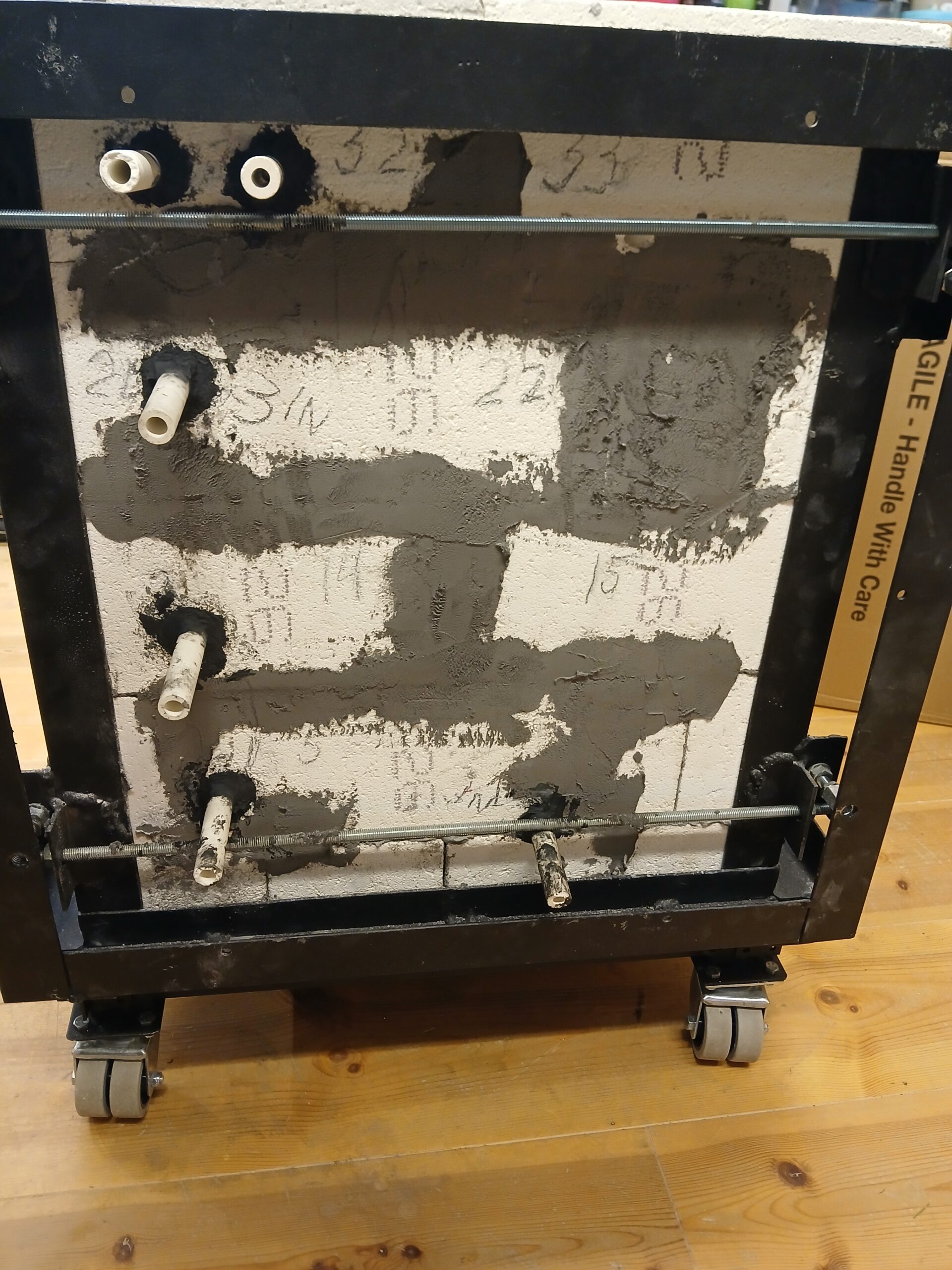

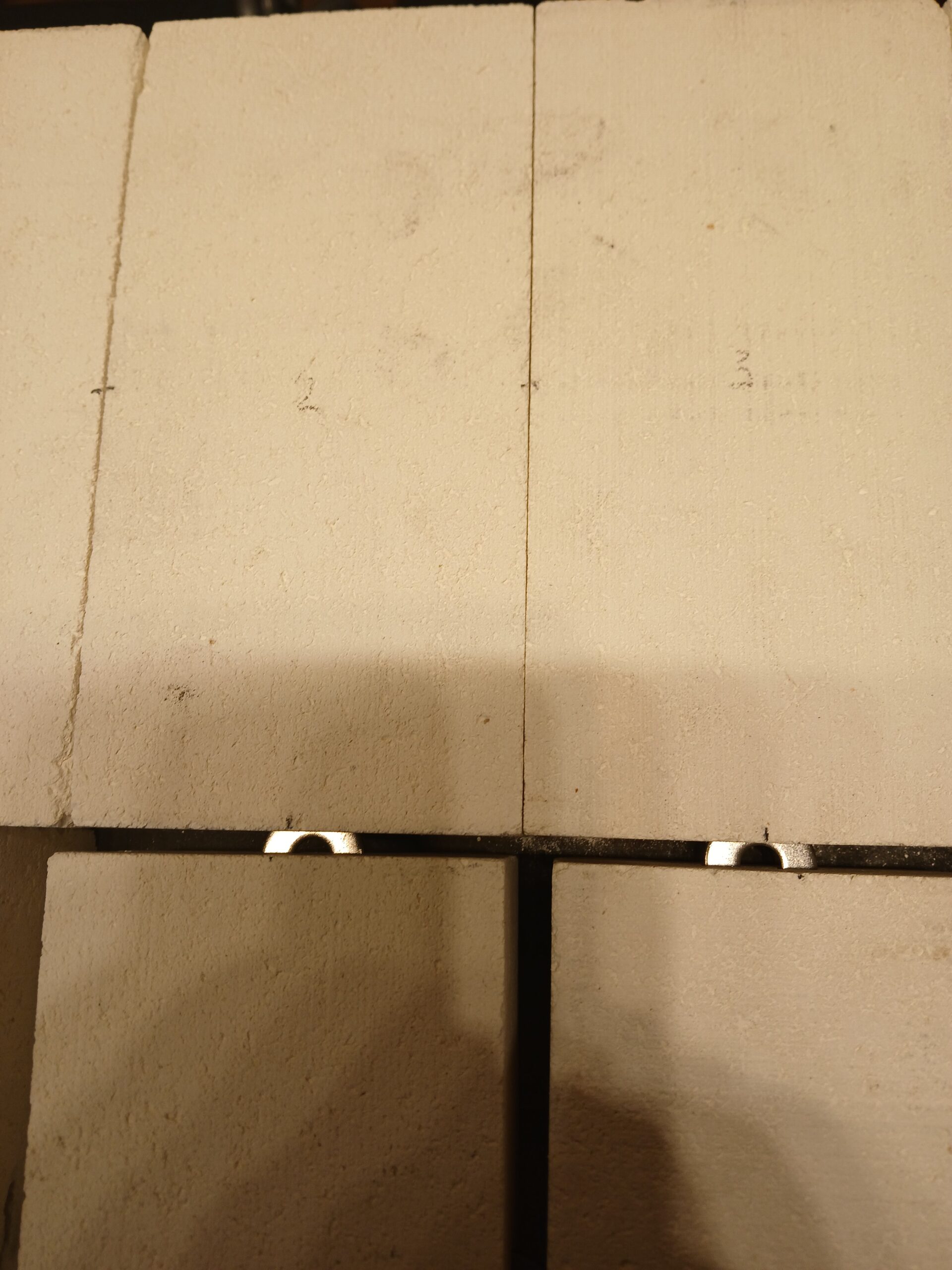

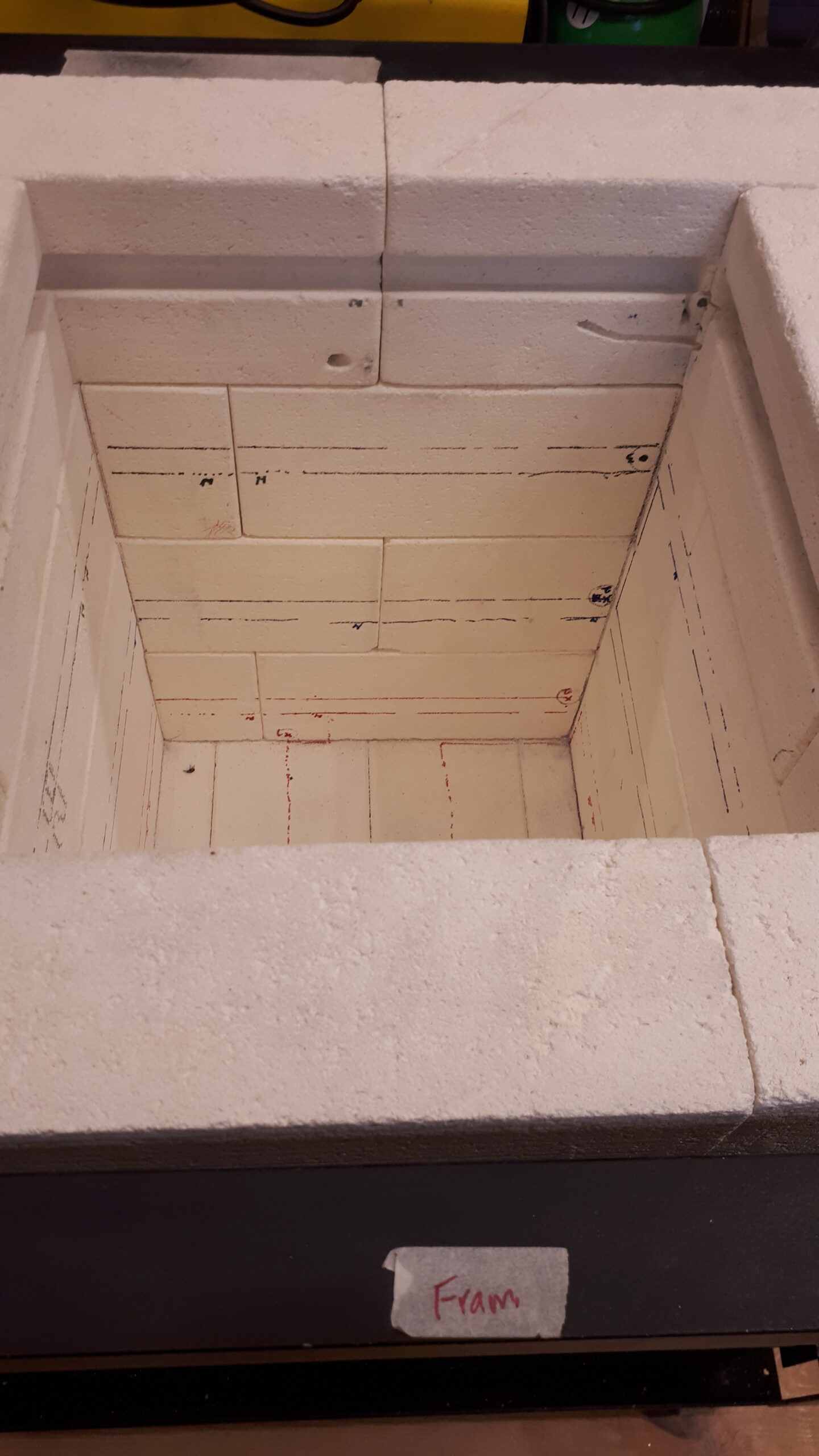

När stommen till ugnen var klar var det dags placera stenar i stommen , såga spår för elementen, med en vanlig fogsvans, och isolera utvändigt väggar och lock.

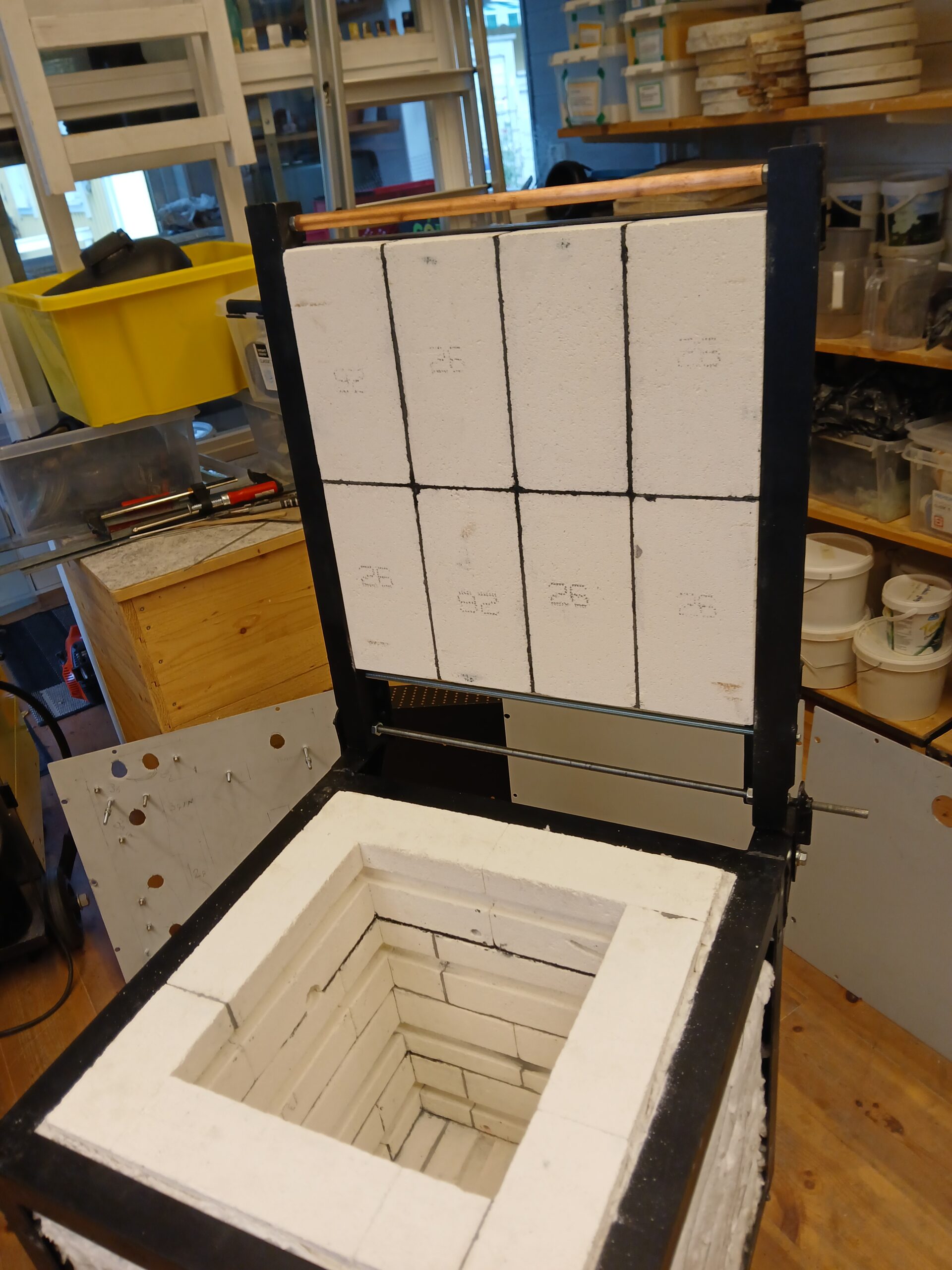

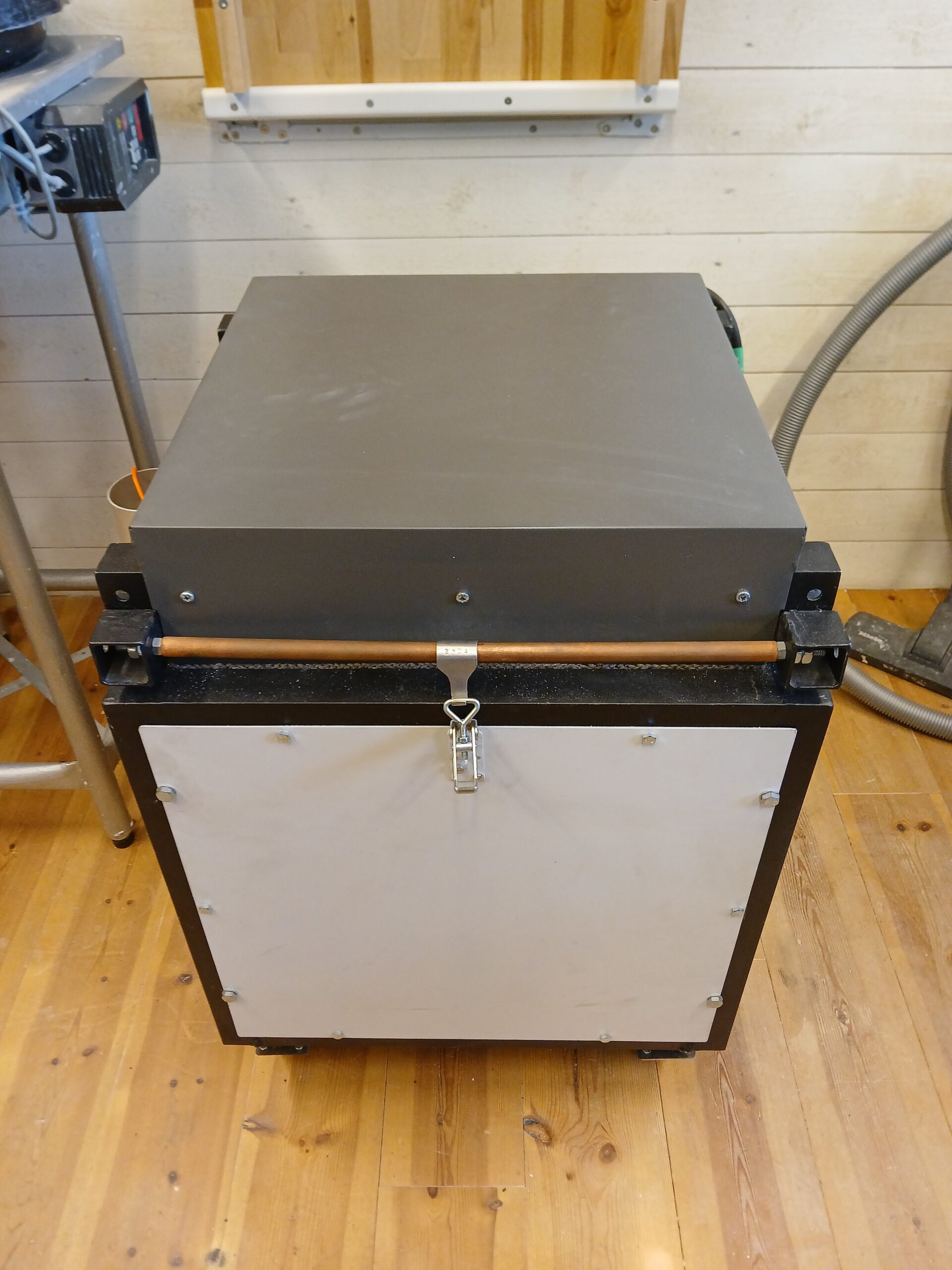

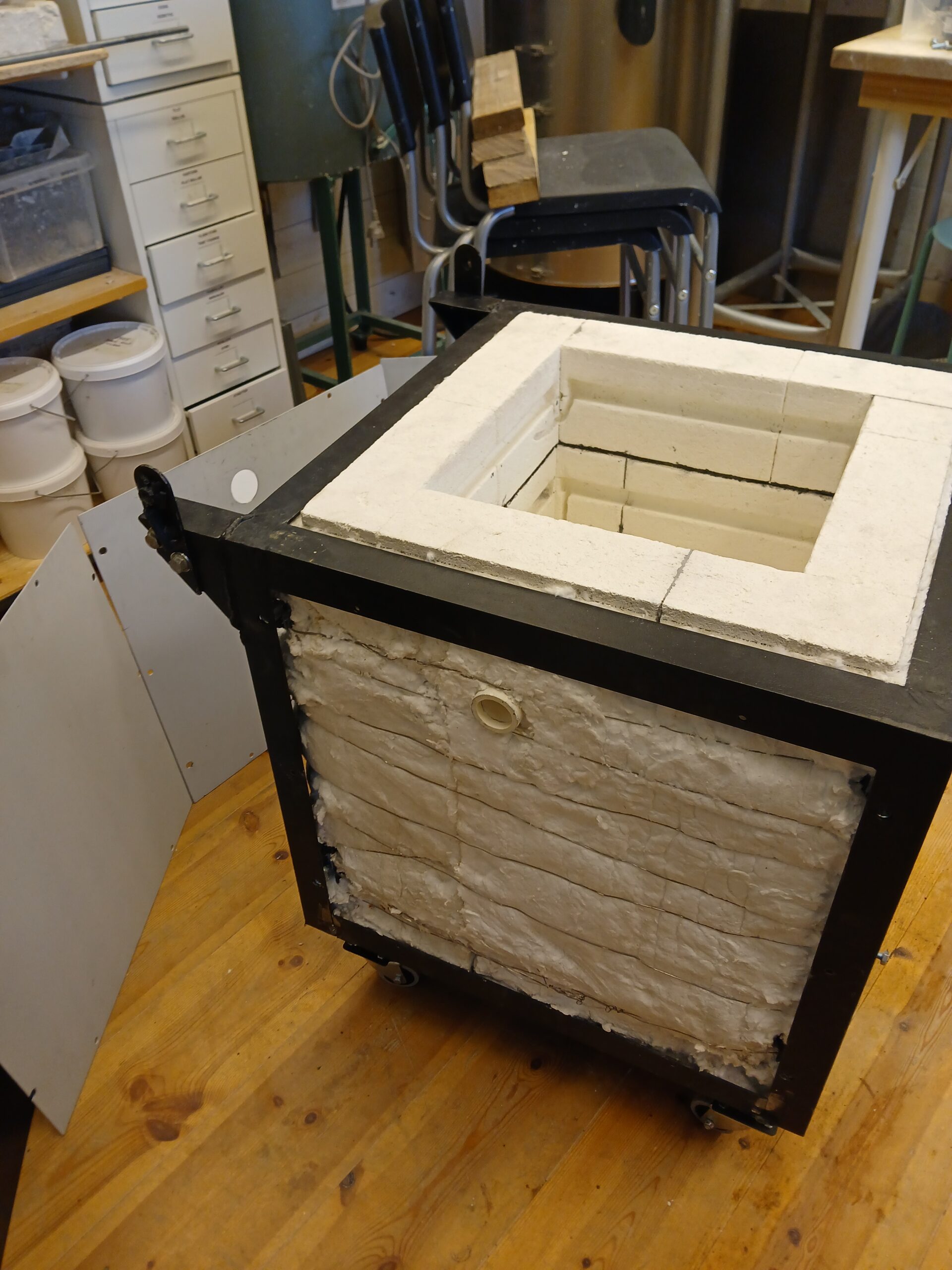

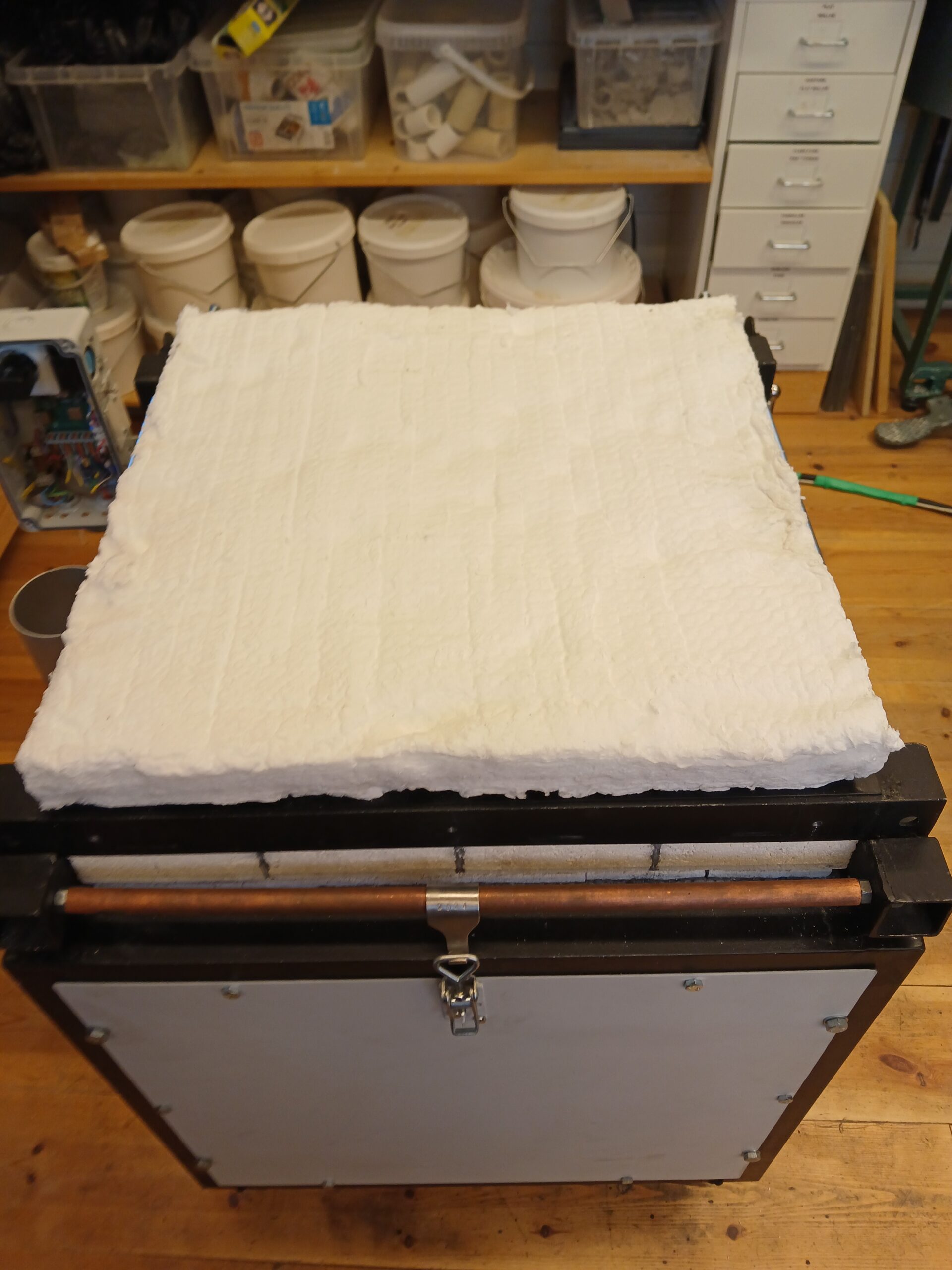

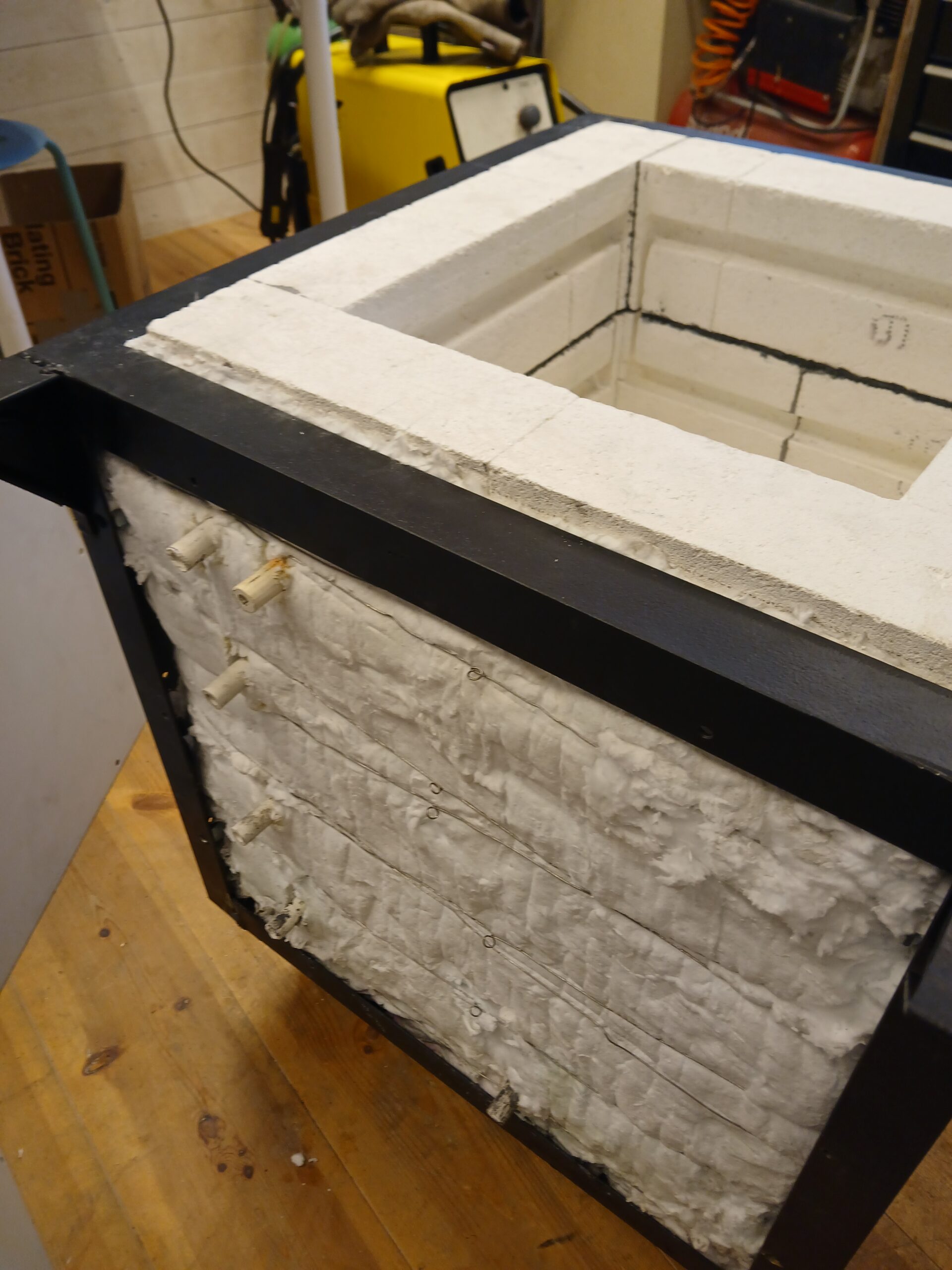

Isolertegel JM26, isolering Superwool HT och Blakite cement köpte jag hos Skandinaviska IFAB i Kungsbacka. Se bilder på ugn med tegel, isolering, mm.
